Description
一、产品用途
国标低烟无卤阻燃交联聚烯烃绝缘环保软电缆产品适用于交流额定电压 450/750V 及以下控制、监控回路及保护线路等场合，特别适用于核电站、地铁、剧院等安全系数要求高的重要场所。
二、国标低烟无卤阻燃交联聚烯烃绝缘环保软电缆产品标准
1 、结构和相关理化性能参照采用 GB5023.3-97 、 GB5023.5-97 、 JB8734.3-98 、 JB8734.5-98 。
2 、阻燃性能参照采用 GB/T18380.3-2001(A 类、 B 类或 C 类 ) 。
3 、无卤低烟性能参照采用 GB/T17650.2 ， GB/T17651.2 。
4 、环保性能参照和 EN 71-3 （ A1 ： 2000 ）《特定元素的过境规定（重金属含量的过境规定）》。
三、国标低烟无卤阻燃交联聚烯烃绝缘环保软电缆型号名称（见表 1 ）
| 型号 | 名称 |
| WDZA-RYJ-HH WDZB-RYJ-HH WDZC-RYJ-HH | 无卤低烟阻燃 A （ B 、 C ）类铜芯化学交联聚烯烃绝缘环保软线 |
| WDZA-RYJS-HH WDZB-RYJS-HH WDZC-RYJS-HH | 无卤低烟阻燃 A （ B 、 C ）类铜芯化学交联聚烯烃绝缘双绞型环保软线 |
| WDZA-RYJB-HH WDZB-RYJB-HH WDZC-RYJB-HH | 无卤低烟阻燃 A （ B 、 C ）类铜芯化学交联聚烯烃绝缘扁平型环保软线 |
| WDZA-RYJYP-HH WDZB-RYJYP-HH WDZC-RYJYP-HH | 无卤低烟阻燃 A （ B 、 C ）类铜芯化学交联聚烯烃绝缘聚烯烃护套屏蔽环保软电缆 |
四、产品规格（见表 2 ）
| 型号 | 额定电压 V | 标称截面 mm2 | 芯数 |
| WDZA-RYJ-HH WDZB-RYJ-HH WDZC-RYJ-HH | 450/750 | 0.5 ～ 240 | 1 |
| WDZA-RYJS-HH WDZB-RYJS-HH WDZC-RYJS-HH | 300/500 | 0.5 ～ 2.5 | 2 |
| WDZA-RYJB-HH WDZB-RYJB-HH WDZC-RYJB-HH | 300/500 | 0.5 ～ 0.75 | 2 |
| WDZA-RYJY-HH WDZB-RYJY-HH WDZC-RYJY-HH | 300/500 | 0.5 | 2 ～ 37 |
| 0.75 | 2 ～ 37 | ||
| 1 | 2 ～ 37 | ||
| 1.5 | 2 ～ 37 | ||
| 2.5 | 2 ～ 7 | ||
| 4 | 2 ～ 4 | ||
| 6 | 2 ～ 4 | ||
| WDZA-RYJYP-HH WDZB-RYJYP-HH WDZC-RYJYP-HH | 300/500 | 0.5 | 2 ～ 37 |
| 0.75 | 2 ～ 10 | ||
| 1 | 2 ～ 10 | ||
| 1.5 | 2 ～ 4 |

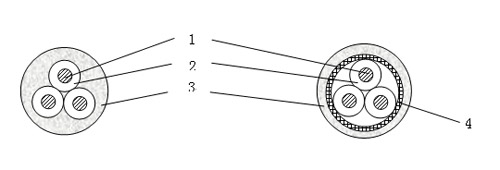

五 、结构简图
" style="border: none;" />
WDZA-RYJ-HH WDZA-RYJS-HH WDZA-RYJB-HH
WDZB-RYJ-HH WDZB-RYJS-HH WDZB-RYJB-HH
WDZC-RYJ-HH WDZC-RYJS-HH WDZC-RYJB-HH
WDZA-RYJY-HH WDZA-RYJYP-HH
WDZB-RYJY-HH WDZB-RYJYP-HH
WDZC-RYJY-HH WDZC-RYJYP-HH
1--- 铜芯导体； 2--- 交联聚烯烃绝缘； 3--- 聚烯烃护套； 4--- 铜丝编织屏蔽层。
六、使用特性
1 、额定电压为：相电压 / 线电压是 450/750V 或 300/500V 。
2 、zui高长期工作温度不超过 90 ℃ 。
3 、敷设时的环境温度在 -25 ℃ 及以上。
4 、敷设时的zui小弯曲半径：电缆外径小于 25mm 者为 4D ，电缆外径为 25mm 及以上者为 6D 。 (D 为电缆外径 )
