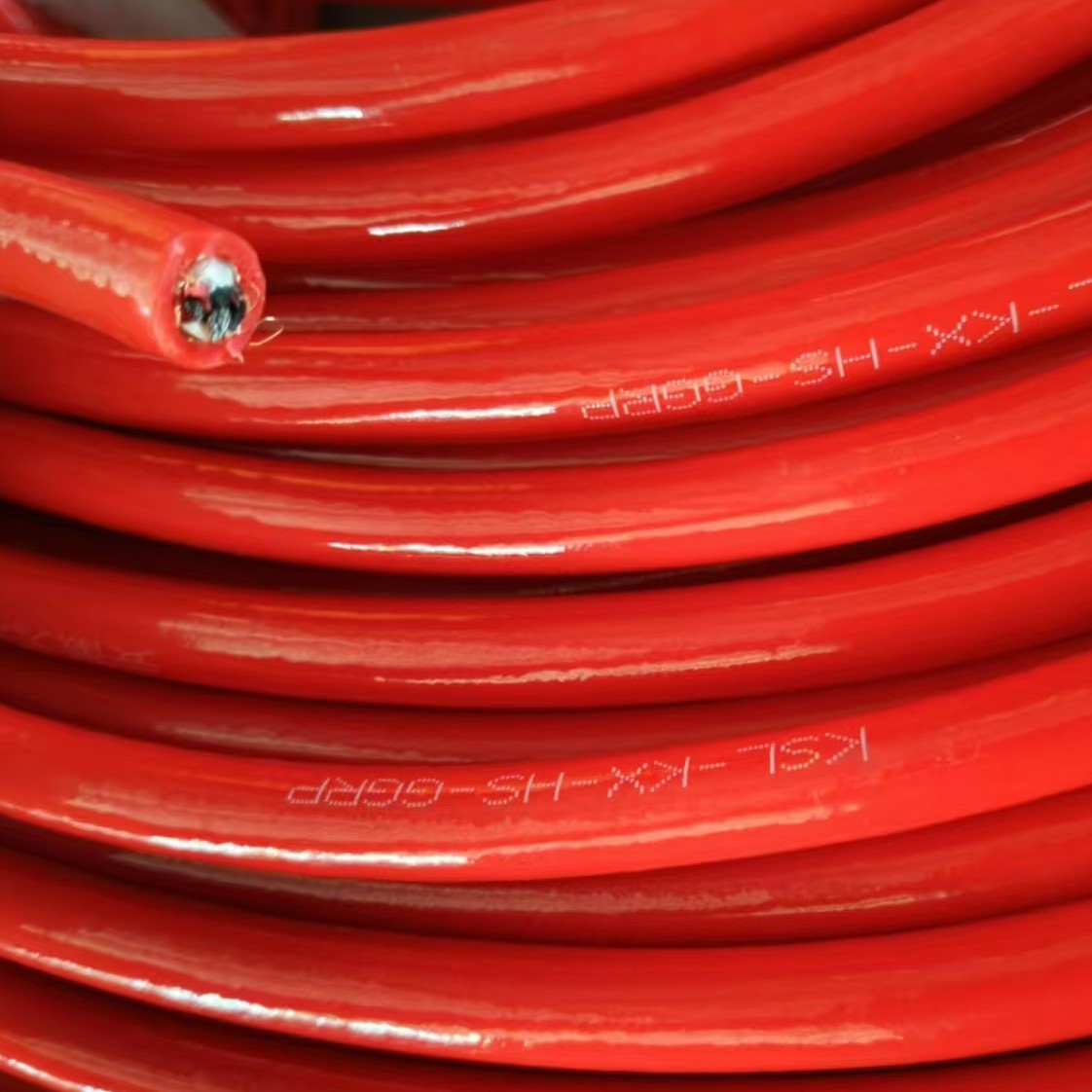

KSL-KS-HS-GGRP 1×2×1.5 硅橡胶补偿导线

产品全称：K型精密级、耐热硅橡胶绝缘硅橡胶护套铜编织屏蔽热电偶补偿导线，规格1对，导体标称截面1.5mm²，适配K分度热电偶

一、型号

- KSL：K分度热电偶配套，S代表精密级，L为延伸型（KX）

- KS：K分度热电偶专用补偿导线

- HS：耐热型结构

- G：硅橡胶绝缘

- G：硅橡胶护套

- R：软导体（多股绞合合金丝）

- P：镀锡铜丝编织屏蔽

- 1×2×1.5：1对（2芯），单芯标称截面积1.5mm²

二、结构

1. 合金导体：正极镍铬合金、负极镍硅合金，多股绞合软导体，便于弯折布线

2. 硅橡胶绝缘层：每芯独立硅橡胶绝缘，实现电气隔离，耐受高低温

3. 耐高温填充：硅橡胶或玻纤填充，使线缆成缆圆整，缓冲挤压

4. 镀锡铜编织屏蔽层：编织覆盖率≥85%，施工时接地，降低外部电磁干扰，减少测温信号漂移

5. 硅橡胶外护套：弹性硅橡胶材质，耐高低温、耐水蒸气，具备一定耐磨性能

三、参数

1. 适配热电偶：K分度（镍铬-镍硅）热电偶

2. 精度等级：精密S级

3. 额定电压：300/500V

4. 长期工作温度范围：-60℃～+180℃；短时耐受温度220℃

5. 导体：多股绞合软合金丝，截面1.5mm²

6. 屏蔽：镀锡铜编织总屏蔽

7. 弯曲要求：固定敷设弯曲半径≥电缆外径8倍；移动敷设≥电缆外径12倍

四、工作原理

在规定温度区间内，该线缆热电势与配套K型热电偶热电势标称值相近，用于连接热电偶测温端与二次显示仪表，迁移热电偶冷端位置，补偿冷端温度变化带来的测温误差，延长热电偶信号传输距离。

五、适用场景

- 冶金、锅炉、烘箱、热处理设备等高温工况的K型热电偶信号传输

- 存在电磁干扰的工业测温回路

- 有蒸汽、高低温交替变化环境，适合需要频繁弯折布线的场合
