补偿导线的性能和特点

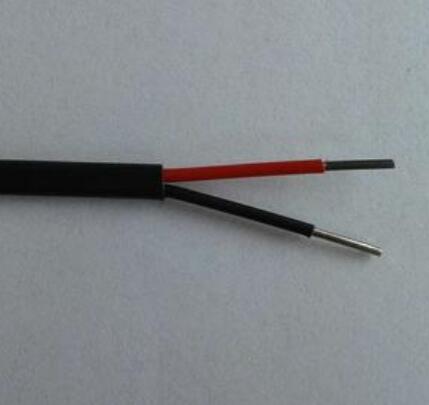

补偿导线是热电偶测温系统中的关键组件，主要用来**延伸热电偶的冷端（参考端）到温度更稳定或更便于连接仪表的位置**。其核心目标是**在延伸段尽可能准确地复制热电偶本身的特性**，从而保证测温精度。
以下是补偿导线的核心性能和特点：
1. **核心性能：热电特性匹配性**
* **核心功能：** 在补偿导线使用温度范围内（通常指冷端所处的环境温度范围，一般为0-100℃或-20℃-200℃，具体看型号），其产生的热电势须***与所匹配的热电偶型号在相同温度差下产生的热电势**极其接近或相同**。
* **关键指标：** 热电特性的匹配程度决定了补偿的精度。高精度的补偿导线与对应热电偶在规定温度范围内的热电势误差非常小（通常有精度等级如Ⅰ级、Ⅱ级）。
2. **主要特点：**
* **材料特定性：**
* 补偿导线**不是普通的铜导线**。
* 其正负极导线使用与所匹配热电偶正负极丝**化学成分不同但热电特性在低温区（冷端温度范围）高度相似的廉价金属合金材料**制成。例如，K型热电偶（镍铬-镍硅）的补偿导线通常用铜（正极）和铜镍合金（康铜，负极）制成。
* **温度范围有限：**
* 补偿导线的热电匹配特性**仅在相对较低的温度（冷端环境温度）下有效**。这个范围通常在-20℃ 到 +100℃或+200℃之间（具体上限取决于导线型号和绝缘层）。
* **严禁将补偿导线用于热电偶测量端（热端）高温区域的延伸！** 否则会产生巨大误差并可能损坏导线。
* **经济性：**
* 相比直接使用昂贵的热电偶材料（如铂铑）来延长引线，使用廉价的补偿合金材料可以**显著降低成本**。
* **降低回路电阻：**
* 补偿导线通常比热电偶丝本身具有更低的电阻率（如铜），有助于**降低整个测温回路的电阻**，对某些类型的测量仪表（如动圈式仪表）有益，减少导线电阻带来的误差。
* **灵活性与便利性：**
* 补偿导线通常比热电偶丝本身更**柔软、易于敷设和接线**。
* 提供多种**绝缘层和护套材料**（如PVC、PFA、FEP、玻璃纤维编织等），以适应不同的环境要求（耐温等级、耐油、耐酸碱、阻燃、耐磨等）。
* 可提供**屏蔽层**（铜网或铝箔屏蔽），在电磁干扰严重的环境中**提高抗干扰能力**。
* 有**单对、多对（多芯）** 等形式。
* **极性标识清晰：**
* 补偿导线的正负极通常通过**颜色编码（国际标准IEC 60584-3）或表面文字标识**来严格区分（如K型：正极绿色，负极白色）。**接线时须***确保极性正确**，否则会产生很大的负误差。
* **长度限制：**
* 虽然比直接用热电偶材料延长经济，但过长的补偿导线仍会增加回路电阻和引入干扰的可能性，因此通常建议在满足冷端延伸需要的前提下，尽量使用合理长度，并遵循仪表制造商的建议。
**总结关键点：**
| 特性 | 说明 |
| :----------- | :------------------------------------------------------------------- |
| **核心性能** | **在冷端温度范围内，热电势与匹配热电偶高度一致** |
| **材料** | **特定廉价合金，非普通铜线，匹配热电偶分度号** |
| **温度范围** | **仅适用于低温（冷端环境），严禁用于热端高温区！** |
| **经济性** | **相比延长热电偶丝，成本显著降低** |
| **灵活性** | **易敷设，多种绝缘/护套可选，可选屏蔽，单/多对可选** |
| **极性** | **正负极标识清晰（颜色/文字），接线须***正确** |
| **长度** | **需合理，避免过长增加电阻和干扰** |
| **作用** | **准确延伸冷端位置，保证整体测温精度，降低成本，提高安装便利性** |
**选型和使用注意事项：**
1. **严格匹配热电偶分度号：** 须***选用与热电偶型号（如K, S, E, J, T, N等）完全对应的补偿导线型号（如KC, SC, EX, JX, TX, NX等）。
2. **确认温度范围：** 所选补偿导线的绝缘层/护套材料须***能承受实际冷端环境的温度。
3. **确认环境要求：** 根据现场环境（湿度、油污、化学品、磨损、电磁干扰）选择合适的护套材料和是否带屏蔽。
4. **精度等级：** 根据测温精度要求选择Ⅰ级（更高精度）或Ⅱ级补偿导线。
5. **正确接线：** 务必确保补偿导线正极接热电偶正极，负极接负极，另一端正极接仪表正输入端，负极接负输入端。仔细核对颜色或标识。
6. **避免中间接头：** 尽量减少补偿导线中的接头，接头处易引入误差和故障点。须***接头时，应确保连接牢固、可靠且接触点温度尽量一致。
