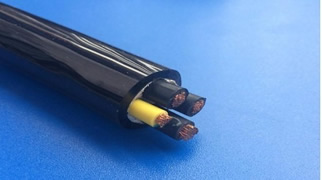

WDZB-YJY 4×95阻燃电力电缆
WDZB-YJY 4×95阻燃电力电缆
1. **`WD`**：**无卤低烟**（Wú Lǔ Dī Yān）
- **无卤**：绝缘和护套材料不含卤素（如氯、溴），燃烧时不会产生腐蚀性酸雾。
- **低烟**：燃烧时烟密度极低，透光率≥60%（标准要求），保障火灾中人员逃生视野。
2. **`ZB`**：**阻燃B级**（Zǔ Rán B级）
- **阻燃等级**：按***新国标 **GB/T 19666-2019** 分级：
- `ZA`（***高阻燃）、`ZB`（高阻燃）、`ZC`（普通阻燃）。
- **B级**：要求通过 **B1级燃烧试验**（成束燃烧时火焰蔓延高度≤2.5米），适用于人流密集或重要建筑。
3. **`YJY`**：**交联聚乙烯绝缘+聚乙烯护套**
- **YJ**：导体绝缘层为 **交联聚乙烯（XLPE）**，耐温90°C（短路时250°C），耐老化、抗过载。
- **Y**：外护套为 **聚乙烯（PE）**，耐磨、耐腐蚀，环保无污染。
4. **`4×95`**：**4芯电缆，每芯截面积95mm²**
- **4芯**：通常为 **三相四线制**（3根相线+1根中性线），用于380V配电系统。
- **95mm²**：单芯导体截面积，载流量大（空气中敷设约240A@40℃），适用于大电流场景。
---
### **核心性能优势**
| **特性** | **说明** |
|----------------|--------------------------------------------------------------------------|
| **安全阻燃** | B1级阻燃，有效抑制火焰蔓延，降低火灾风险。 |
| **环保无毒** | 燃烧时无卤酸气体（避免设备腐蚀）、烟量少（透光率高）、毒性低（LD50值高）。 |
| **电气性能** | 交联聚乙烯绝缘：高介电强度、低介质损耗，耐压等级通常为 **0.6/1kV**。 |
| **机械强度** | PE护套抗紫外线、耐酸碱，适用于直埋、穿管、桥架敷设。 |
| **长期寿命** | 耐热老化，设计寿命≥30年。 |
---
### **典型应用场景**
1. **人员密集场所**
- 地铁、机场、医院、学校、商场（强制要求无卤低烟阻燃电缆）。
2. **高层建筑**
- 消防系统（应急照明、排烟风机）、主干配电竖井（需B1级以上阻燃）。
3. **重要设施**
- 数据中心、通信基站、核电站（避免烟雾腐蚀精密设备）。
4. **封闭空间**
- 隧道、船舶、地下管廊（低烟特性保障逃生通道可视性）。
---
### **选型与安装要点**
1. **阻燃等级匹配**
- 普通建筑可选ZC级，但**消防线路、核心建筑须***用ZB级（B1）或ZA级**。
2. **电压等级确认**
- 默认0.6/1kV，若需10kV需标注 **`WDZB-YJY 8.7/15kV 4×95`**。
3. **敷设方式**
- 桥架敷设需分层绑扎，避免过度挤压（95mm²电缆***小弯曲半径≥20倍直径）。
4. **连接配件**
- 使用专用无卤电缆头，接地线需匹配截面（中性线截面积≥50%相线）。
---
### **与普通电缆对比**
| 参数 | WDZB-YJY（无卤低烟B级） | ZC-YJV（普通阻燃） |
|--------------|------------------------|--------------------------|
| **阻燃等级** | B1级（高阻燃） | C级（基础阻燃） |
| **烟毒特性** | 无卤、烟密度≤60 | 含卤素、烟雾浓烈 |
| **适用场所** | 人员密集区/关键设施 | 普通工业厂房 |
| **价格** | 高20%~30% | 经济型 |
---
### **注意事项**
1. **认证标准**：确认电缆带 **GB/T 19666-2019** 和 **GB/T 12706.1-2020** 双重认证。
2. **敷设环境**：PE护套不适用高温场所（长期＞70℃需选阻燃聚烯烃护套WDZB-YJ**F**Y）。
3. **防火配套**：在消防线路中需搭配 **耐火电缆（如WDZBN-YJY）** 形成完整系统。
