RS485通讯电缆结构和特点
作者：wbdl 添加时间：2026-04-13 09:38:24

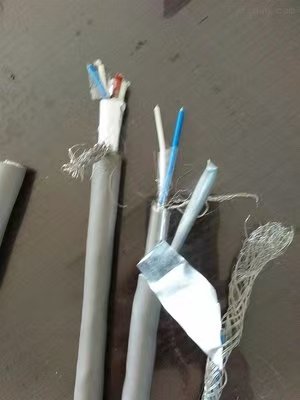

RS485 电缆结构（从内到外）
1. 导体（芯线）
- 材质：无氧铜 / 镀锡铜（低阻、抗氧化）
- 规格：常用 24AWG（0.51mm）、22AWG
- 结构：多股细丝绞合（柔软）或实心（固定敷设）
2. 绝缘层
- 材料：PE（聚乙烯）/ HDPE / 发泡PE
- 作用：低介电损耗、控制电容、稳定阻抗
3. 双绞线对（核心）
- 1对（2芯）：半双工（DATA+ / DATA−，A/B）
- 2对（4芯）：全双工（收发分开）
- 精密绞距（25～50mm）：抵消共模干扰
4. 屏蔽层
- 单层：铝箔（100%覆盖，防高频）
- 双层（推荐）：- 内层：铝箔+聚酯带（100%）
- 外层：镀锡铜编织网（覆盖率≥85%，防低频）
- 带引流线（接地线）：屏蔽层可靠接地
5. 外护套
- 材料：PVC（工业灰）、PUR、低烟无卤
- 特性：耐磨、耐油、抗UV、阻燃
二、RS485电缆特点
- 标准特性阻抗：120Ω±5%
须***匹配终端120Ω电阻，减少信号反射
- 差分传输 + 双绞 + 屏蔽 = 超强抗干扰- 共模干扰被差分接收器抑制
- 适合变频器、电机、强电柜旁使用
- 距离与速率- 低速（≤100kbps）：***远 1200米
- 高速（10Mbps）：仅 50～100米
- 多节点总线- 半双工，1主多从，***多可挂32节点（可扩展）
- 工业级稳定- 宽温：-40℃～+80℃（部分达105℃）
- 耐弯折、耐油、抗老化
