WDZ-YJY 5×16 铜芯交联聚乙烯绝缘无卤低烟阻燃聚烯烃护套电力电缆

一、型号

- WDZ：W=无卤，D=低烟，Z=阻燃（可细分A/B/C/D阻燃等级，完整标注为WDZA-YJY、WDZB-YJY、WDZC-YJY）；燃烧时释放烟雾量较少，不含卤素，燃烧产物腐蚀性较低，具备阻燃能力，可延缓火焰蔓延

- YJY：YJ=交联聚乙烯（XLPE）绝缘；Y=无卤低烟聚烯烃外护套

- 5×16：5芯导体，每芯标称截面积16mm²，常规为三相五线结构（3根相线+1根零线+1根保护地线）

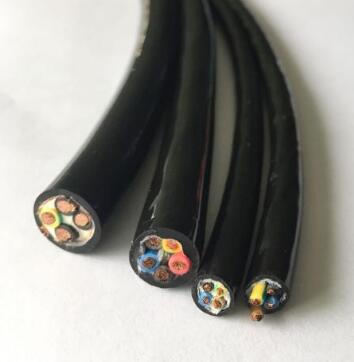

二、电缆结构组成

1. 导体：铜导体，一般采用GB/T3956第2类紧压绞合铜导体，多股铜丝绞合，导体标称截面16mm²，降低导体电阻，具备一定弯曲性能，方便敷设施工

2. 绝缘层：交联聚乙烯XLPE绝缘，每芯独立挤包绝缘层，耐热、绝缘稳定，长期工作温度可达90℃

3. 成缆：5根绝缘线芯绞合成缆，线芯之间填充无卤阻燃填充材料，保证电缆圆整度；线芯采用颜色区分（黄/绿双色为保护地线）

4. 外护套：无卤低烟阻燃聚烯烃护套，黑色，为电缆提供机械防护、防潮，材料不含卤素

三、参数

1. 额定电压：0.6/1kV

2. 导体工作温度：≤90℃；短路时导体***高温度不超过250℃

3. 敷设环境温度：敷设时环境温度不宜低于0℃（低温环境施工需采取预热措施）

4. 弯曲半径：电缆敷设***小弯曲半径不小于电缆外径15倍

5. 参考外径：约22.5～23.5mm

6. 参考载流量：桥架、室内常规敷设环境，载流量约75～85A；载流量受敷设方式、环境温度、多根并排敷设影响，工程选型以载流量校正计算为准

四、材料与燃烧特性

1. 绝缘与护套均为无卤材料，燃烧不会释放卤化氢类腐蚀性气体；燃烧时烟密度低，火场透光性相对更好，降低烟雾对人员疏散的影响

2. 具备阻燃性能，可抑制火焰沿电缆持续蔓延；注意：WDZ为阻燃电缆，不等于耐火电缆，火灾时不能持续维持供电；需要火灾持续供电场景应选用WDZN-YJY系列

六、适用场景

适用于交流0.6/1kV低压配电回路，多用于人员密集场所的室内桥架、穿管敷设，例如高层建筑、医院、学校、地铁、地下车库、商场、数据机房等对烟气、环保、阻燃有要求的场所，用于动力、照明配电供电。

适用敷设方式：桥架、电缆沟、穿保护管敷设；无铠装版本不建议直接埋地、地下直埋，直埋场景应选用铠装型号WDZ-YJY23

七、施工使用注意事项

1. 敷设前检查电缆外观，护套无破损；按规范做绝缘电阻测试

2. 多根电缆密集并排敷设时，载流量需要做折减，回路设计预留余量

3. 电缆接头、终端头配套选用低烟无卤配套附件，保持整体防火一致性

4. 护套避免尖锐硬物划伤，避免长期接触强腐蚀性介质

5. 阻燃等级需按项目消防设计要求选定A/B/C/D级，图纸有要求时型号需完整标注阻燃等级

八、型号区分

- WDZ-YJY：低烟无卤阻燃，无耐火功能（本次规格）

- WDZN-YJY：低烟无卤阻燃+耐火，火灾下可短时维持供电

- WDZ-YJY23：钢带铠装低烟无卤阻燃，可直埋、抵御一定外部机械损伤
