KX‑HA‑FFP 1×2×1.5 补偿导线

型号释义

- KX：K分度号（镍铬‑镍硅）热电偶延伸型补偿导线，导体材质和热电偶电极材质保持一致

- H：耐热型

- A：精密级允差等级

- F：氟塑料绝缘

- F：氟塑料护套

- P：铜丝编织总屏蔽层

- 1×2×1.5：1对（2芯），单芯导体标称截面积1.5mm²

产品全称：氟塑料绝缘氟塑料护套铜丝编织屏蔽耐热精密级K分度号热电偶补偿导线

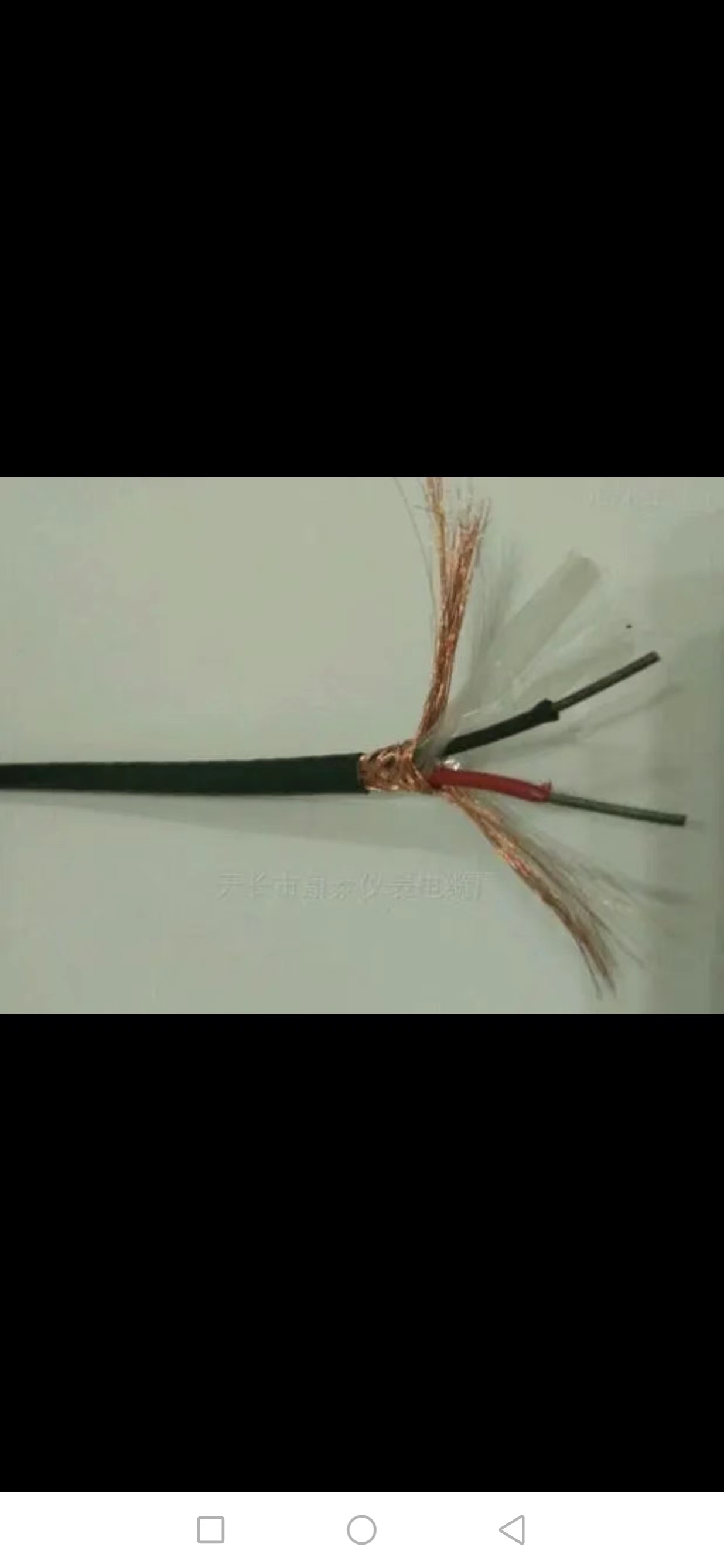

电缆结构

1. 导体：正极镍铬合金、负极镍硅合金，单股硬导体；绝缘颜色：正极红色，负极黑色

2. 绝缘层：氟塑料（F46）

3. 护套层：氟塑料（F46）

4. 屏蔽层：铜丝编织总屏蔽，用于降低外界电磁信号对测温信号的干扰

主要技术特性

1. 执行标准：GB/T 4989‑2020《热电偶用补偿导线》

2. 使用温度：固定敷设‑60℃～+200℃；部分材质版本短时可达260℃

3. 热电允差：K型精密级，参考允差±1.5℃（或±0.25%t），区别于普通HB级±2.5℃

4. 弯曲半径：不小于电缆外径10倍

5. 屏蔽要求：现场敷设时屏蔽层建议单端接地，减少地环路干扰

工作用途

用于K型热电偶与温度显示、控制仪表之间的信号连接，延伸热电偶冷端位置，补偿冷端温度变化带来的测温误差。

氟塑料材质可适应有油污、潮湿、腐蚀的工况；屏蔽结构适合电磁干扰较多的现场。
